Het voordeel van een lastdiagram op een heftruck

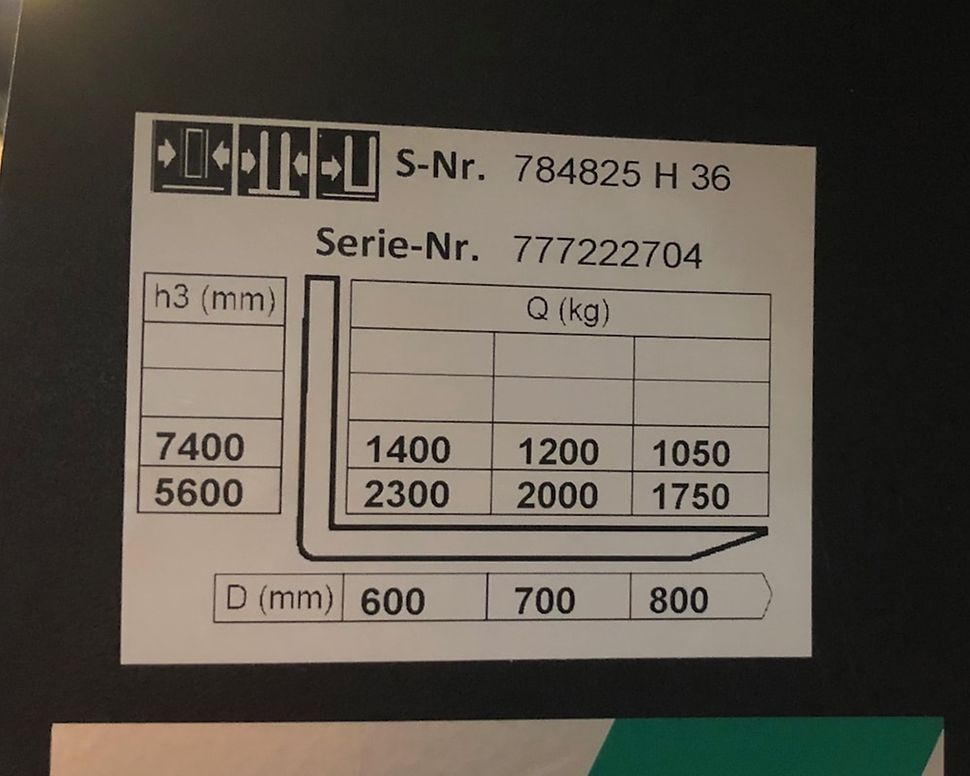

Een lastdiagram of laaddiagram is een visuele tabel, meestal op de zijkant van de mast, dat vertelt het hefvermogen van de heftruck. Ook staat op het lastdiagram vermeld wat het maximale gewicht is, dat de heftruck bij verschillende hefhoogten kan heffen. Heftruckfabrikanten zijn verplicht om een lastdiagram op elke heftruck te monteren. Naast het fysieke lastdiagram zijn er ook handige digitale middelen die de chauffeur extra ondersteunen.

Hoe lees je een lastdiagram voor een heftruck?

Wanneer er in uw magazijn verschillende merken heftrucks rondrijden of wanneer een heftruck slechts af en toe wordt gebruikt, is het lastig in te schatten hoeveel gewicht veilig geheven kan worden. Een lastdiagramb iedt dan uitkomst. Het toont in één oogopslag hoeveel gewicht een heftruck mag tillen bij verschillende hefhoogtes. Hoe hoger de last wordt geheven, hoe lager het maximale toegestane gewicht om kantelen van de truck te voorkomen.

Belangrijke termen op een lastdiagram:

• Hefhoogte (H3 in mm): de maximale hoogte waarop de last wordt geheven.
• Werklast (Q in kg): het totale gewicht van de last, inclusief pallet.
• Lastzwaartepunt (D in mm): de afstand van de vorkhiel tot het zwaartepunt van de last.

Lastdiagram aanbouwapparatuur

Werkt u met aanbouwapparatuur? Dan zal het lastdiagram daarop aangepast moeten worden. Om de nieuwe restdraagvermogens uit te rekenen, moet de leverancier van de aanbouwapparatuur zorgen voor de volgende specificaties:

• Gewicht van het apparaat
• Voorbouwmaat
• Eigen (horizontale) zwaartepunt van de aanbouwapparatuur

Digitale assistentiesystemen

Een lastdiagram is niet altijd genoeg. Vaak weet een chauffeur namelijk niet wat het exacte gewicht van de last is. Vorken met een weegsysteem kunnen een oplossing zijn. Daarnaast zijn er diverse digitale assistentiesystemen die de chauffeur extra ondersteunen en het werk makkelijker maken. Zo controleert ons assistentiesysteem operationCONTROL voortdurend de hefhoogte en last. Zodra een last te hoog is geheven, klinkt een signaal en toont het display een waarschuwing. Dit levert meer veiligheid op.

Wilt u de veiligheid in uw bedrijf vergroten? Neem contact met ons op voor de mogelijkheden en ontvang advies op maat.
